VHDCI冶天5812D一机12屏显卡，12屏2行6列拼接点对点显示视频墙、多屏工作站显卡，迎接商业大屏显示墙变革（注：VHDCI系列7屏以上显卡主要用于拼接墙系统使用，若需要多屏扩展分屏显示模式，请详询客服）
冶天VHDCI 5812D显卡专为迎接商业展示中12屏拼接墙而设计。在当今的沉浸式计算时代，游戏引擎（例如 Unity 和 Unreal）越来越普及。对高清4K,乃至UltarHD超高清8K点对点显示提出更高要求，使用全新的 Radeon™ RX580 GPU，一卡12屏输出，单屏分辨率可达1920*1080，总分辨率11520*2160，为您的设创造更多视觉震撼，无穷魅力
性能和效率并重
冶天5812D基于全新的 第4代GCN架构 GPU，搭载 28 个计算单元（2304 个流处理器）和 8GB 的 GDDR5 显存，显存接口为 256 位。在使用 Siemens NX 等应用程序时，它提供的性能和功能可充分释放您的创造力。2
高效GPU完美支持大码流视频硬解码，及同时多路视频的同步播放
效果一目了然
5812D冶天12屏显卡附赠12屏拼接设置程序，简单3步完成设置效果，可为多达12个液晶拼接屏提供：总分辨率11520*2160数百万的像素，精细的色彩体验，令您沉浸巨幕其中。
技术值得信赖
5812D冶天12屏显卡是经过技术人员经历多次失败，多次验证，为了保证产品的稳定性及兼容性，每款产品的设计中都融入了大量心思，反复经过不同平台的大量测试工作，以确保高水准的质量和可靠性。冶天显卡在多屏设计领域不断开发，从默默无闻，到行业口碑值得肯定。核心用户可邮件或电联以获得更多技术支持。
|
型号 Model |
冶天VHDCI 5812D 基于RX580 12屏显示卡 |
| GPU架构 |
第 4 代 GCN |
|
核心频率 Core / Mem Clock |
1266Mhz / 1500Mhz |
|
介面 Mainboard Bus |
PCIe 3.0 x16 |
|
流处理器数量 Shaders |
2304 SP |
|
记忆体 Memory capacity |
8GB DDR5 |
|
记忆体位宽 Memory width |
256 bit |
|
输出接口 connector |
3路VHDCI接口，可转接12路HDMI1.3 @1920*1080 60Hz |
| 抓取EDID锁屏 |
第一次接入显示器后，断电拔线都不掉屏，不需要重新配置 |
|
DP 最高解像度 Max.resolution |
1.3 HBR / 1.4 HDR Ready |
| DVI/HDMI解像度 Max.resolution |
@60Hz
1920*1200,1920*1080,1856*1392,1800*14401792*1344,1776*1000,
1680*1050,1600*1200,1600*900,1440*900,1366*768,1360*768,
1280*1024,1280*960,1280*800,1280*768,1280*720(HDTV),1024*768 |
|
视频3D加速接口APIs supported |
DirectX® 12, OpenGL® 4.5, Vulkan™, Mantle, OpenCL 2.2 |
|
同时支援显示器数量support monitors |
12屏拼接6X2,2行6列，11K*2K |
| 支持 5K 60Hz 显示器 |
|
| 显示器色深 |
|
| 立体 3D 输出（3 针 DIN） |
|
| 一机多卡并联 cascade in 1 PC |
支持 |
| AMD CrossFire™ Pro 技术 |
无 |
| Virtual Super Resolution虚拟超分辨率 |
yes |
| |
|
|
Eyefinity 宽域技术1 |
eyefinity 2.0 |
| 默认输出顺序从上到下output order |
见图片 |
| 支持的 API |
DirectX ®12
OpenGL® 4.5
OpenCL™ 2.0
Vulkan™ 1.0 |
|
最大耗电量TDP / W |
110 W |
| AMD显示变频(freesync)技术 |
|
|
附加供电接口 add connector |
6针母座 |
|
建议使用电源 suggest Power |
500W |
|
尺寸 size |
22.5*11.2*3.8” cm 双槽位4U，全高，全长 |
|
OS 支援 system |
Windows Vista®，Windows®7 8 10或Linux®（64位） |
|
系统需求 system require |
一根PCIe® x16; 3.0 或兼容 PCIe® x16 插槽
16G系统内存
光碟机作安装驱动程式之用
500W或更大的电源微软®的Windows®7 windows10或Linux®（64位） |
|
电视墙模式 TV Wall mode |
3*2（2行6列）;5*1(1行10列);1*5(5行2列);4*1(1行8列) |
|
拼接墙分辨率
combine resolution |
12屏6*2：（1920*6）x (1080*2)=11520 x 2160
10屏1*10：（1280*10）x (1080*1)=12800 x 1080
10屏2*5：(1920*2)x(1080*5)=3840*5400
8屏4*2：(1920*4)x(1080*2)=7680*2160 |
多屏拼接点对点显示高清大数据监控分析图饼图柱形图
基于RX580 GCN4架构一机12屏拼接点对点输出12屏显卡实测参数

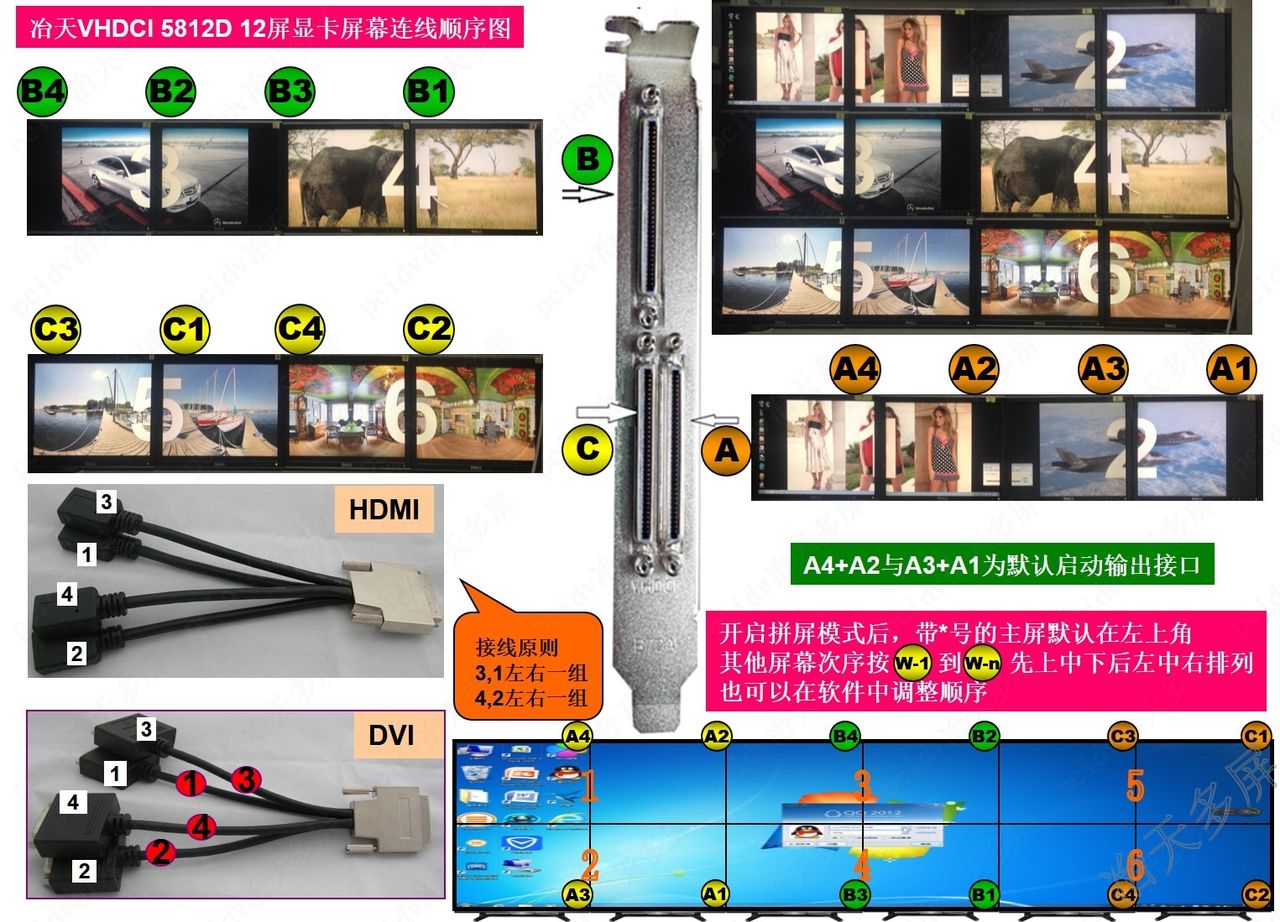

5812D冶天12屏显卡2行6列拼接大屏接线顺序图：
| 第 4 代 GCN GPU 架构 |
冶天VHDCI 5889D 9屏显卡基于第 4 代 GCN GPU 架构，并且和前代产品一样，可以并行执行图形和运算指令。 |
| 支持 9个1080P 显示器 |
在 60 Hz 下，可驱动9台(1920*1080像素分辨率） |
| 支持 HDR |
高动态范围（HDR）功能支持更接近人眼的视觉效果3。 |
| 8GB GDDR5 显存 |
用户在工作中可以尽享超快速度和响应度。通过 256 位显存接口，用户可以轻松编辑 4K 视频、插入多层效果和动态调色，或者加载大型装配和数据集，并进行实时处理。 |
| 支持 DirectGMA 和 SDI |
消除 CPU 带宽和延时瓶颈，并优化系统内 GPU 与 SDI I/O 卡等第三方设备之间的通信。DirectGMA 绕开了主机的主内存，降低了 CPU 占用率，避免了总线冗余传输，从而实现高吞吐量、低延迟的数据传输。 |
| 4K 加速编码/解码 |
多路 H.265视频硬解码，轻松支持低功耗、超快的视频编码和播放6。 |
|
抓取EDID锁屏 |
第一次接入显示器后，断电拔线都不掉屏，不需要重新配置 |
|
附赠9屏拼接设置程序 |
不需要进入显卡控制中心，即可完成3X3设定 |

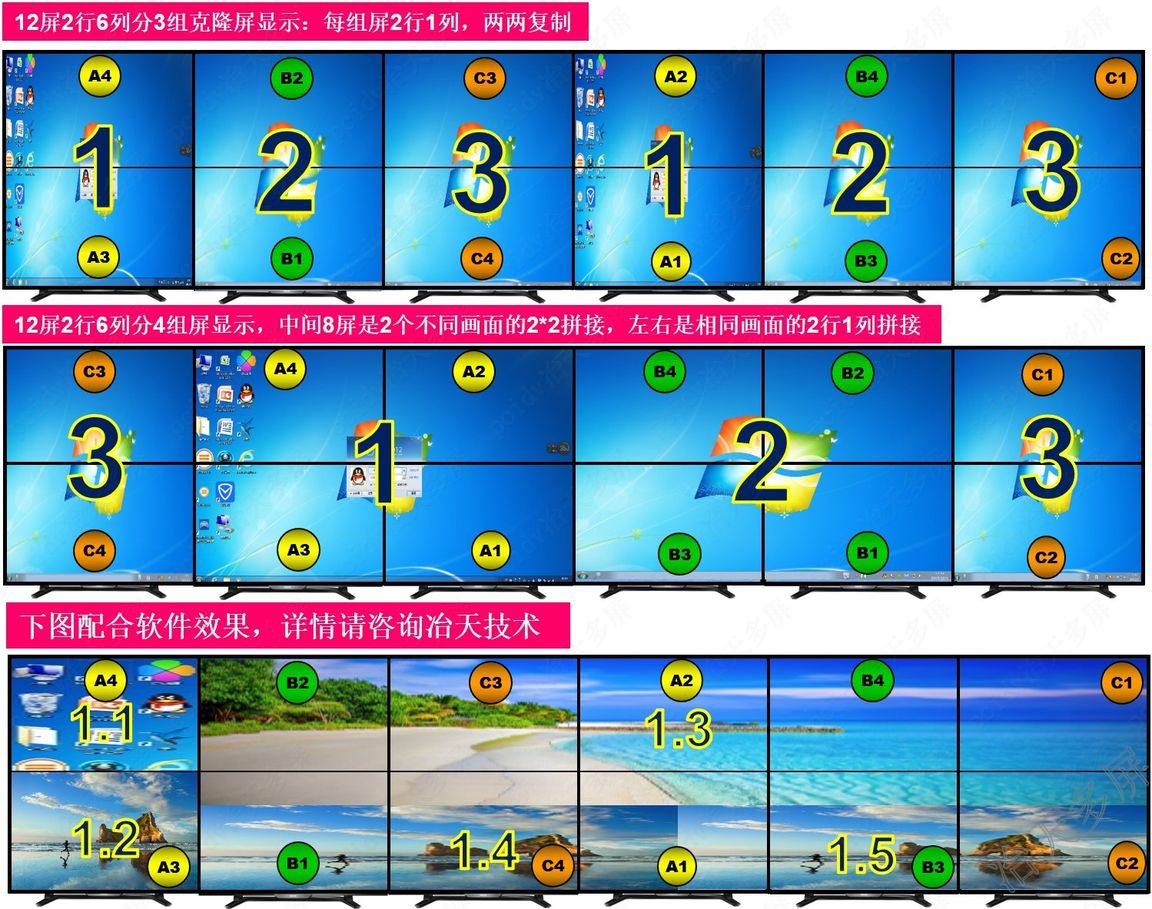

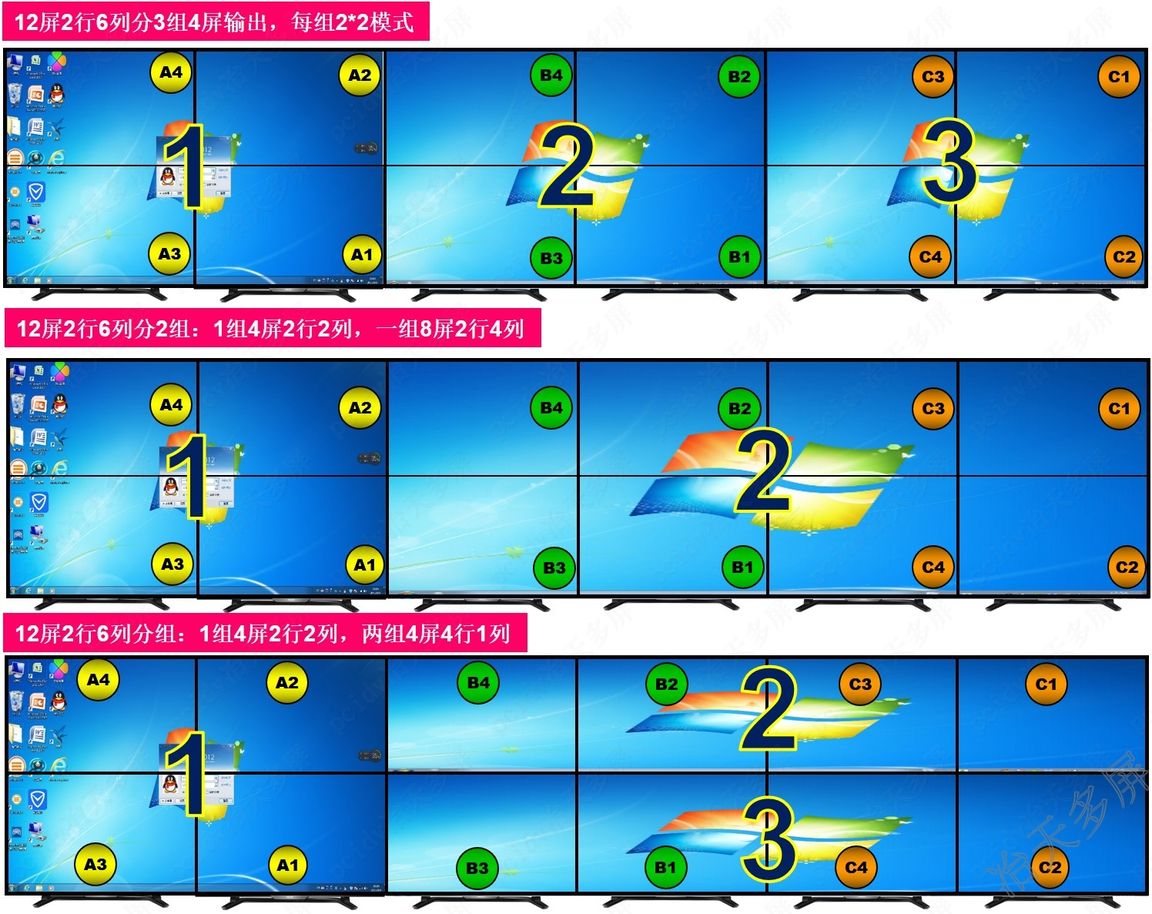

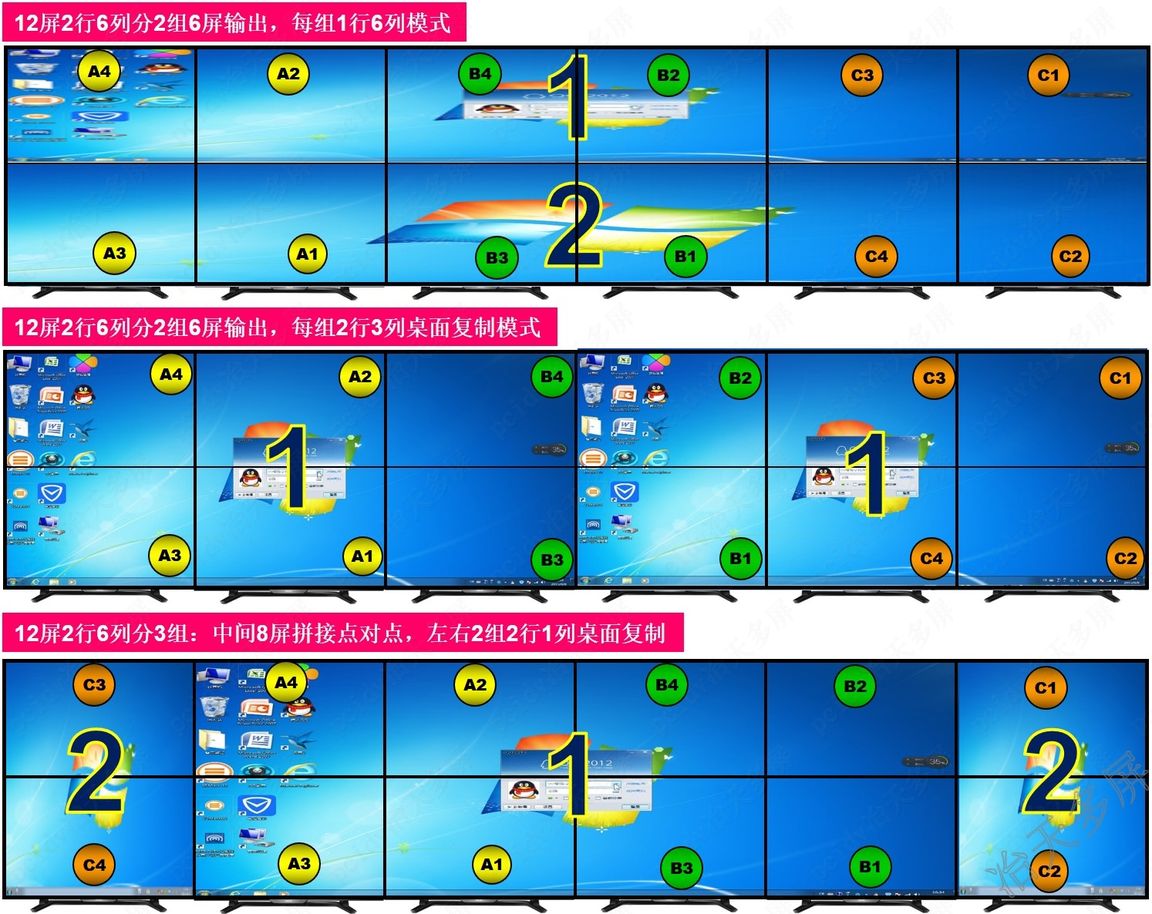

12屏拼接各种显示模式组合

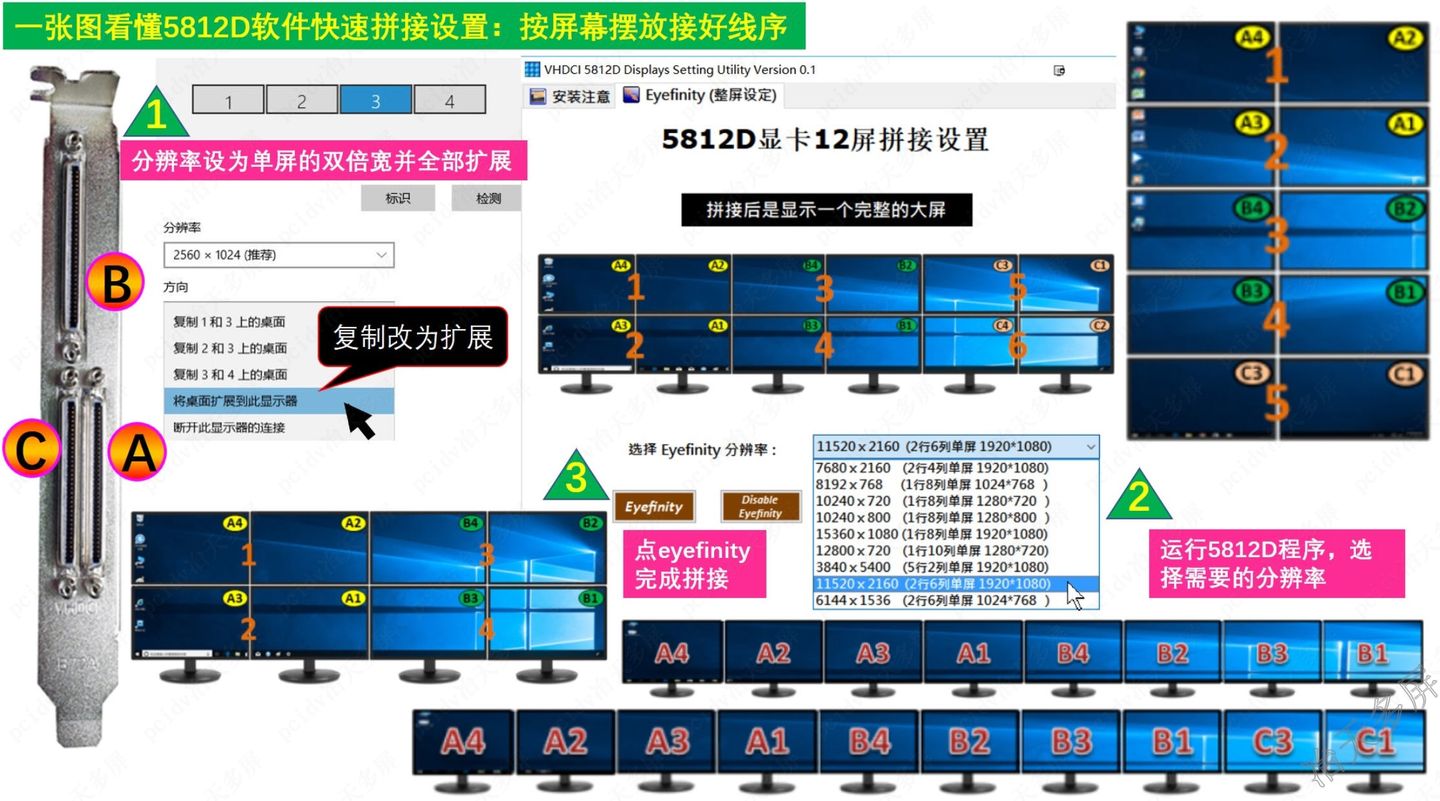

赠送软件【点对点显示12屏拼接分3步】：1、拉高分辨率；2、选择对应大屏组合模式及分辨率要求；3、点击eyefinity完成。
为了增加接口的牢固性，这个小配件不要忘记固定一下
注意事项：
显卡适配机箱的选择：
|
