冶天®VHDCI 5574D 4个DVI/HDMI显卡硬件特性:单卡4屏,单屏1920*1080P,点对点输出分辨率倍增
1.Win7下支持一机四屏或一机3屏独立窗口扩展模式,点对点输出分屏显示,任意开窗口,窗口全屏漫游,每屏可显示不同窗口画面。
2.支持2x2,4*1,,1*3,3*1等多屏拼接模式,四屏输出一个完整的大桌面,每个屏幕显示一个大画面的四分之一窗口,可以3D游戏或视频跨屏显示,直接VGA输出到电视墙,省去购买专业主动式DP转VGA线的成本。
3.半高显卡可以上2U小机箱,单槽位低功耗45W,适合做伺服器及视频解码服务器等,可以选择PCIE 16X,或PCI-E 1X插槽,支持工控主板多屏显示工业计算机
4.拼接大屏支持3D硬件加速,视频解码流畅:1GB超大显存,真正DX11支持,400SP流处理器,多路1080P全高清解码。
5.四路高清HDMI/DVI数字输出接口,直连液晶电视,无需转接。
![](http://pcidv.com/iconhp/icon_low_profile.gif) |
Low Profile规格2U机箱尺寸半高显卡 |
![](http://pcidv.com/iconhp/icon_RoHS.gif) |
100%符合RoHS标准 |
![](http://pcidv.com/iconhp/icon_single_slot.gif) |
真正单插槽薄风扇厚度设计 |
![](http://pcidv.com/iconhp/icon_capacitor.gif) |
解决PCIE显卡的电流稳压问题,低功耗45W |
![](http://pcidv.com/iconhp/icon_ipc.gif) |
IPC工业用电脑设计标准 |
![](http://pcidv.com/iconhp/icon_low_nose.gif) |
低噪音(30分贝以下)散热片冷却 |
![](http://pcidv.com/iconhp/icon_fan.gif) |
长寿命和超静音冷却系统 (FDB风扇,保证70,000小时无间断操作 |
![](http://pcidv.com/iconhp/icon_high_resolution.gif) |
具高解像度讯号强化设计以避免出现信号衰减,提昇输出画质 |
|
型号 Model |
冶天™ VHDCI 5574D |
推出日期 Pubdate |
2011年10月 |
介面 Mainboard Bus |
PCIe 2.0 x16 |
流处理器数量 Shaders |
400 |
记忆体 Memory capacity |
1GB GDDR3 |
记忆体位宽 Memory width |
128 bit |
输出接口 connector |
VHDCI TO DVI *4 |
DVI HDMI 最高解像度 Max.resolution |
1920*1080 @60Hz |
OpenGL |
4.2 |
同时支援显示器数量 |
4 |
Eyefinity 宽域技术1 |
|
最大耗电量 / W |
45 W |
附加供电接口 added connector |
null |
建议使用电源 suggest Power |
400W |
尺寸 size |
16.8 * 6.9 * 1.7 (CM)单插槽 2U/4U,半高/全高,全长 |
OS 支援 system |
Windows Vista®,Windows®7 8或Linux®(32位或64位) |
Dell Part |
PN # A7010917 |
系统需求 system require |
一根PCIe® x16; 3.0 或兼容 PCIe® x16 插槽 512MB系统内存 光碟机作安装驱动程式之用 350W或更大的电源微软®的Windows Vista®,Windows®7或Linux®(32位或64位) |
电视墙模式 TV Wall mode |
2*1;1*2;2*2;3*1;1*3;4*1; |
![pcidv.com/冶天一机四屏显卡多屏拼接eyefinity创建组模式](http://pcidv.com/solutions/5-heads-multi-display.jpg)
AMD/ATI VHDCI MV 5574D 1GB 128b Quad DVI/HDMI DirectShow
![pcidv.com/vhdci hd5570 quad dvi specification](http://www.pcidv.com/pic/multi-view/gpuz-HD5570-quad-DVI.jpg)
冶天显卡一机多屏16屏显示分屏输出
![pcidv.com/冶天显卡一机多屏16屏显示分屏输出](http://pcidv.com/solutions/16-monitors-in-1-pc.jpg)

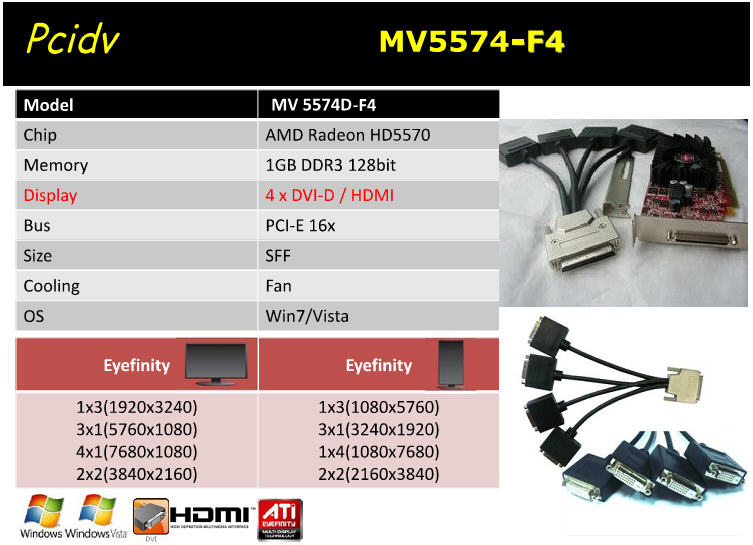

AMD/ATI VHDCI MV 5574D 四路DVI/HDMI 性能参数说明
![pcidv.com/VHDCI MV5574D 参数说明](/manual/ati/5574d-specification.jpg)

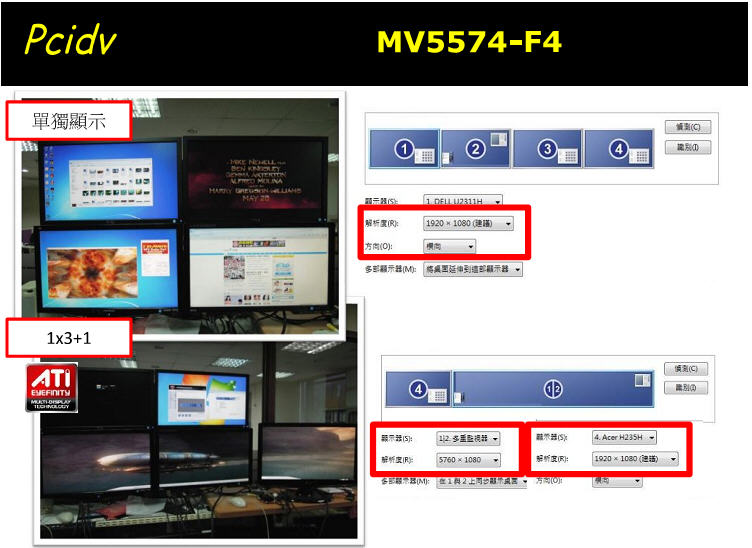

VHDCI MV 5574 多屏幕显示特性及效果
![pcidv.com/vhdci MV5574 多屏显示效果](/manual/ati/mv5574-multi-screen.jpg)
[附加功能]支持多卡级联模式,将不同的最大化窗口程序自动发送到指定显示器上
低功耗显卡,长时间连续拷机温度测试
![pcidv.com/vhdci 5574 四屏拼接极限温度测试](/pic/ati/vhdci-5574-furmark-64hrs.jpg)
VHDCI 5574/6574/6575支持Ubuntu linux系统下分屏显示
![pcidv.com/vhdci HD5570 support 4 monitors in linux](http://www.pcidv.com/pic/ati/vhdci-hd5570-4-monitors-linux.jpg)
![pcidv.com/vhdci HD5570 support 4 monitors in ubuntu](http://www.pcidv.com/pic/ati/vhdci-hd5570-4-monitors-ubuntu.jpg)

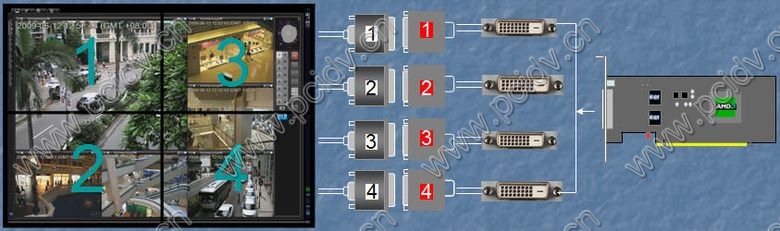

VHDCI MV 6574/5574 与显示器连线方式:
![pcidv.com/amd vhdci 5574d连线顺序](/pic/multi-view/vhdci-5574d-connect.jpg)
AMD 宽域技术eyefinity三屏显示效果
ATI Eyefinity宽域技术的多屏配置显示效果
4台液晶屏旋转90度拼接,整合大画面分屏显示:多窗口程序(网页+股票+word+视频播放+PDF+flash等)
